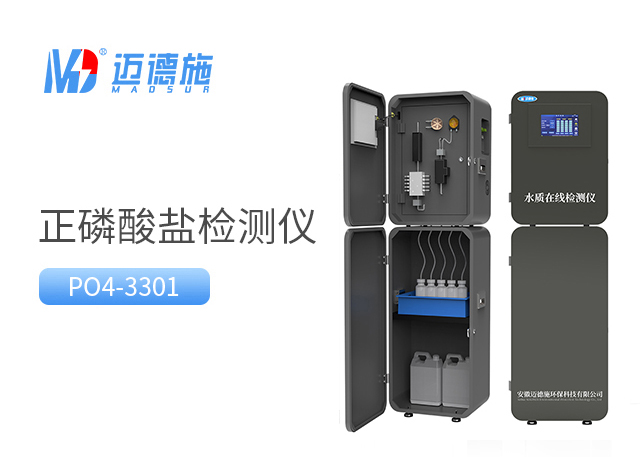

在線正磷酸鹽監測儀作為水質營養鹽監測的核心設備，廣泛應用于污水處理廠、地表水監測站、工業循環水系統等場景，通過精準檢測水體中磷酸根離子濃度，為水質調控、污染治理提供數據支撐。其結構設計圍繞“樣品處理-反應檢測-數據輸出-系統保障”的核心邏輯展開，各組件協同工作，確保檢測精度與運行穩定性，以下從核心單元與輔助模塊兩方面詳細解析。

一、核心分析單元

核心分析單元是儀器實現正磷酸鹽濃度檢測的核心部分，直接決定檢測結果的準確性，主要包括樣品反應模塊與信號檢測模塊。

樣品反應模塊負責接收水樣、完成預處理與化學反應。首先通過采樣管路獲取待測水樣，經過濾組件去除水中懸浮顆粒物、雜質，避免堵塞管路或影響反應效果；隨后水樣進入反應池，與定量注入的顯色試劑（如鉬酸鹽試劑）充分混合，在特定反應條件下發生顯色反應，生成穩定的有色化合物。該模塊內置攪拌裝置與溫度控制組件，確保反應均勻、反應溫度穩定，為后續檢測奠定基礎。

信號檢測模塊用于捕捉化學反應產生的光學信號并轉化為電信號。核心部件為光學檢測器，通常采用分光光度法原理，通過光源發射特定波長的光線，穿透反應后的有色溶液，檢測器接收透射光信號，根據光信號的衰減程度計算正磷酸鹽濃度——濃度越高，溶液吸光度越強，光信號衰減越明顯。此外，模塊還包含信號放大、濾波組件，減少環境干擾對信號的影響，確保電信號穩定、可靠。

二、輔助功能模塊

輔助模塊雖不直接參與檢測核心過程，但為儀器長期穩定工作提供支撐，涵蓋樣品傳輸、試劑供給、控制與數據傳輸、防護與供電四大系統。

樣品傳輸系統由采樣泵、管路、閥門等組成，負責將待測水樣從監測點輸送至反應模塊，同時可實現自動清洗、排空功能，避免管路殘留水樣交叉污染；閥門組件精準控制水樣、清洗液的切換，確保采樣與清洗流程有序進行。

試劑供給系統包括試劑瓶、蠕動泵、試劑管路，用于儲存顯色試劑并定量輸送至反應池。試劑瓶具備密封設計，防止試劑揮發、受潮或污染；蠕動泵通過精準控制轉速，確保每次試劑注入量一致，保障反應比例穩定。

控制與數據傳輸系統是儀器的“大腦”，由微處理器、觸摸屏、通信接口組成。微處理器控制各模塊協同工作，如采樣時間、反應時長、檢測頻率等參數的設定與執行；觸摸屏提供人機交互界面，方便用戶操作、查看檢測數據與設備狀態；通信接口（如RS485、以太網接口）可將檢測數據實時上傳至監測平臺，實現遠程監控與數據存儲。

防護與供電系統保障儀器適應復雜工況。外殼采用防水、防塵、防腐蝕材質，防護等級適配戶外或工業現場環境；內置散熱、保溫組件，應對高低溫環境；供電模塊支持市電供電與備用電源切換，避免突發斷電導致數據丟失或設備損壞。

三、結構協同邏輯

儀器運行時，各模塊按預設程序有序聯動：首先采樣泵啟動，水樣經過濾后進入反應池；蠕動泵定量注入試劑，攪拌裝置啟動，在溫度控制下完成顯色反應；反應結束后，光學檢測器發射光線并接收信號，轉化為電信號后傳輸至微處理器；微處理器根據預設校準曲線計算濃度值，通過觸摸屏顯示并經通信接口上傳數據；檢測完成后，系統自動啟動清洗流程，清洗反應池與管路，為下一次檢測做準備。整個過程無需人工干預，實現自動化、連續化監測。

四、結論

在線正磷酸鹽監測儀的結構設計以“精準檢測、穩定運行、便捷使用”為核心，核心分析單元保障檢測精度，輔助功能模塊支撐設備長期可靠工作，各組件通過科學聯動實現自動化監測。其結構組成既突出核心檢測能力，又兼顧環境適應性與操作便捷性，能夠滿足不同場景下的水質監測需求。了解儀器結構與組成，不僅有助于用戶正確操作、維護設備，減少故障發生率，還能為設備選型、故障排查提供參考，確保儀器充分發揮監測效能，為水質管理提供精準、及時的數據支撐。
